O desvio final não vem de uma falha. Vem da soma de pequenas imprecisões que ninguém mediu isoladamente.
Existe uma frase na literatura sobre cirurgia guiada que resume o assunto melhor que qualquer explicação: os desvios raramente resultam de um único fator, e sim da soma de erros cumulativos que ocorrem em várias etapas do fluxo, da aquisição da imagem e segmentação até as tolerâncias de impressão 3D e o próprio procedimento cirúrgico.
Isso muda a forma de pensar o processo. Não existe uma etapa crítica. Existem seis, e cada uma contribui com uma fração do desvio final.
As seis etapas, e o que cada uma acrescenta de erro
1. Aquisição da tomografia
O erro entra aqui e nunca mais sai. Artefato de movimento, artefato metálico e parâmetro inadequado à tarefa produzem um volume que o software vai interpretar como se fosse a anatomia real.
Um dado que ilustra a cascata: em estudo com mandíbulas com restaurações metálicas, o erro médio de registro entre os arquivos foi de 0,519 mm com o algoritmo de redução de artefato metálico ativado, contra 0,478 mm sem ele. A ativação do algoritmo aumentou o erro médio de registro em 0,041 mm, com significância estatística.
A recomendação dos autores é direta: não confiar no algoritmo de redução de artefato metálico para o registro entre a tomografia e o escaneamento intraoral na presença de artefatos de restauração.
Ou seja, a ferramenta que melhora a leitura visual da imagem piora o alinhamento entre os arquivos. São objetivos diferentes.
2. Escaneamento intraoral
Falha na superfície de apoio do futuro guia se transfere para o guia. Áreas críticas são a superfície oclusal dos dentes de apoio e a região cervical.

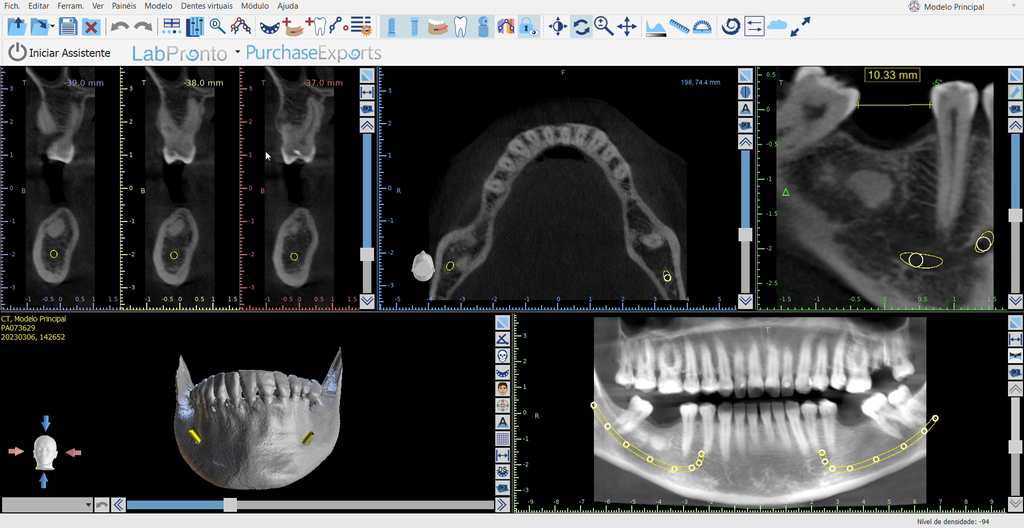

3. Sobreposição de DICOM e STL
A etapa mais silenciosa. O alinhamento é feito por correspondência de superfície dentária, e quando há artefato extenso de coroas metálicas ou número insuficiente de dentes remanescentes, o alinhamento correto se torna difícil de alcançar por esse método.
Um estudo prospectivo mediu a consequência: implantes planejados pelo protocolo de registro por superfície apresentaram desvio lateral significativamente maior no ápice do que os planejados com marcadores fiduciais, com desvio angular médio de 4,96 graus contra 3,38 graus, com significância marginal.
Regra prática: com quatro ou mais restaurações metálicas radiopacas de cobertura total, a técnica com marcadores fiduciais deve ser considerada.
4. Planejamento
É a única etapa em que o erro é de decisão, não de máquina. Posição ditada pela prótese, margem de segurança até estruturas nobres, escolha de comprimento e diâmetro compatíveis com o sítio.

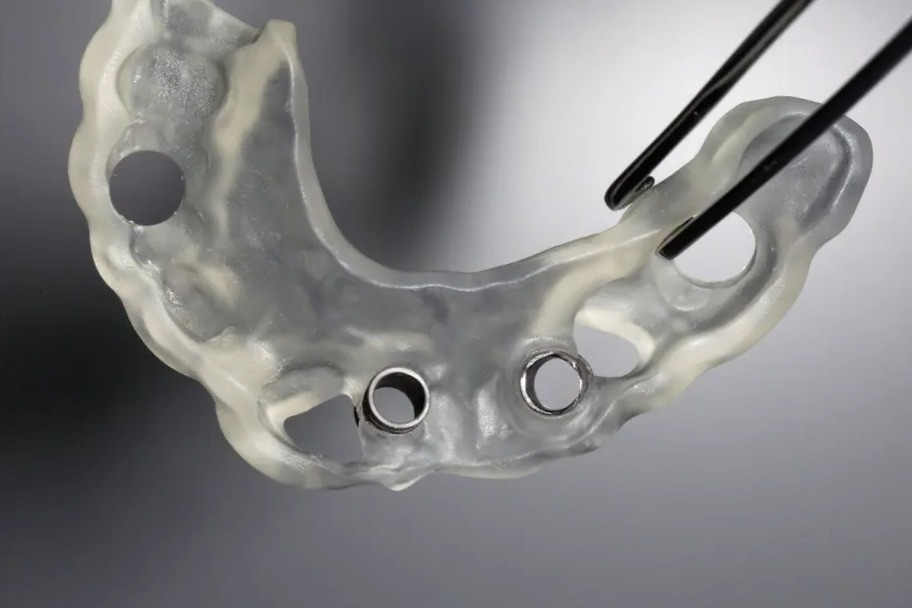

5. Produção do guia
Tolerâncias de impressão 3D, tolerância entre o diâmetro interno da anilha e a circunferência da fresa, comprimento da anilha. A folga permite angulação da fresa dentro dela.
6. Cirurgia
Assentamento do guia, estabilidade, irrigação, técnica.
O erro acumulado, em números
Meta-análise sobre cirurgia guiada estática em pacientes parcialmente desdentados, com 669 implantes em 325 pacientes, encontrou desvio angular médio de 2,68 graus, desvio coronal global de 1,03 mm, desvio apical global de 1,33 mm e desvio em profundidade de 0,59 mm.
O mesmo estudo traz um achado que reposiciona a conversa sobre fluxo totalmente digital: diferenças mínimas foram encontradas entre os dois fluxos de trabalho comparados. As taxas de sobrevivência ficaram entre 97,8% e 100% em acompanhamento de 12 a 24 meses.
Ou seja, digitalizar todas as etapas não produz, por si só, ganho de precisão proporcional ao investimento. O ganho está em outro lugar: repetibilidade, arquivamento, comunicação entre equipes e possibilidade de revisar o plano.
Onde vale investir esforço
Como o erro é cumulativo e nenhuma etapa domina sozinha, o retorno vem de reduzir o erro nas etapas mais baratas de controlar.
A aquisição da tomografia é a mais barata e a mais negligenciada. Protocolo adequado à tarefa, controle de movimento e decisão consciente sobre o algoritmo de redução de artefato custam zero e evitam erro que se propaga por todo o fluxo.
A verificação da sobreposição é a segunda. Conferir visualmente o alinhamento entre DICOM e STL em múltiplos cortes, antes de posicionar qualquer implante virtual, leva minutos e evita um plano inteiro construído sobre registro deslocado.
A conferência do guia antes do dia da cirurgia é a terceira, e resolve o que sobrou.
Perguntas frequentes
Quais são as etapas do fluxo digital em cirurgia guiada?
Aquisição da tomografia, escaneamento intraoral, sobreposição dos arquivos DICOM e STL, planejamento virtual da posição dos implantes, produção do guia e execução cirúrgica. O desvio final resulta da soma dos erros acumulados em todas elas.
O algoritmo de redução de artefato metálico ajuda na sobreposição?
Não. Estudo in vitro encontrou erro médio de registro de 0,519 mm com o algoritmo ativado contra 0,478 mm sem ele, e os autores recomendam não confiar no algoritmo para o registro entre tomografia e escaneamento intraoral na presença de artefatos de restauração.
Quando usar marcadores fiduciais em vez de registro por superfície?
Estudo in vitro sugere considerar a técnica com marcadores fiduciais quando houver quatro ou mais restaurações metálicas de cobertura total altamente radiopacas. Em estudo prospectivo, o registro por superfície apresentou desvio lateral apical significativamente maior que o registro com marcadores.
Qual a precisão média da cirurgia guiada estática?
Meta-análise com 669 implantes em 325 pacientes parcialmente desdentados encontrou desvio angular médio de 2,68 graus, desvio coronal de 1,03 mm, desvio apical de 1,33 mm e desvio em profundidade de 0,59 mm.
Fluxo totalmente digital é mais preciso que o fluxo misto?
Não necessariamente. A mesma meta-análise encontrou diferenças mínimas de acurácia entre os dois fluxos. O ganho do fluxo totalmente digital está em repetibilidade, arquivamento e comunicação, não em precisão adicional significativa.
Em qual etapa do fluxo o erro é mais fácil de reduzir?
Na aquisição da tomografia, porque o erro que entra ali se propaga por todas as etapas seguintes e a correção custa apenas protocolo adequado e controle de movimento. Verificar visualmente a sobreposição antes de planejar é a segunda medida de maior retorno.
O fluxo se aprende inteiro, não em pedaços
Dominar um software sem entender de onde vem o erro produz planos bonitos e cirurgias imprecisas. As seis etapas se conectam, e cada decisão em uma delas restringe as seguintes.
A Guided Surgery Academy do Omega Hub é a formação completa em cirurgia guiada, do planejamento digital à execução.
Referências
- Accuracy of markerless registration methods of DICOM and STL files used for computerized surgical guides in mandibles with metal restorations: An in vitro study. PMID: 36372586.
- Fully Digital Workflow for Planning Static Guided Implant Surgery: A Prospective Accuracy Study. Journal of Clinical Medicine, 2020.
- Does a fully digital workflow improve the accuracy of computer-assisted implant surgery in partially edentulous patients? A systematic review of clinical trials. PMID: 32964614.
- Accuracy of Fully Guided Implant Placement Using Bone-Supported Stackable Surgical Guides in Completely Edentulous Patients. PMC12841680.
- A Novel Approach to Guided Implant Surgery: A Technical Note. Prosthesis, 2022.
